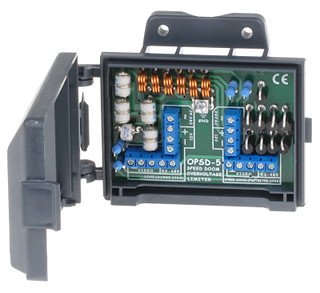

OCHRONNIK KAMER SPEED DOME OPSD-5

OCHRONNIK KAMER SPEED DOME OPSD-5OPIS PRZEDMIOTUNasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia. Przepięcie powstaje przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna lub krótki, gwałtowny skok zasilania. Ogranicznik przepięć OPSD-5 przeznaczony jest do ochrony przeciwprzepięciowej kamer Speed Dome. UWAGAPrzed instalacją należy zapoznać się z poniższymi zaleceniami: Prac połączeniowych nie można wykonywać w czasie burzy. OPSD-5 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.OPIS WYPROWADZEŃlinia (SURGE SIDE)PROTECTED SIDE (chronione urządzenie)masa wideowideo (-)wideo (+)RS-485(-)RS-485(+)12V(-)12V(+)AC 24VAC 24VUziemienieAC 24VAC 24V12V(+)12V(-)masa wideowideo (-)wideo (+)RS-485(-)RS-485(+)MOŻLIWE SPOSOBY PODŁĄCZENIAsygnał wideo niesymetryczny (koncentryk)sygnał wideo symetryczny (skrętka)SPECYFIKACJA TECHNICZNAUrządzenie zabezpiecza Tor wideo(sygnał niesymetryczny lub symetryczny)RS-485Zasilanie 12V DCZasilanie 24V ACTyp złącz Zaciski kabloweTOR WIDEO Napięcie ochrony wideo (żyła-żyła) > 2.4 VNapięcie ochrony doziemnej wideo (żyła-uziemienie) > 18.4 VMaksymalny prąd wyładowczy toru VIDEO 5 kAImpedancja szeregowa żyły wideo 1 ?Pojemność dla wideo < 7 pFCzas zadziałania dla wideo 15 nsRS-485 Napięcie ochrony RS-485 (żyła-żyła) > 8.2 VNapięcie ochrony doziemnej RS-485 (żyła-uziemienie) > 19.4 VCzas zadziałania RS-485 15 nsMaksymalna wartość impulsu prądu RS-485 (t=8.3ms) 30 AZASILANIE 12V/DC Napięcie ochrony dla zasilania 12V DC (żyła-żyła) > 15 VNapięcie ochrony doziemnej zasilania 12V DC (żyła-uziemienie) > 47 VMaksymalny prąd wyładowczy 12V DC 5 kACzas zadziałania dla zasilania 12V DC 15 nsZASILANIE 24V/AC Napięcie ochrony dla zasilania 24V AC (żyła-żyła) > 36 VNapięcie ochrony doziemnej zasilania 24V AC (żyła-uziemienie) > 47 VMaksymalny prąd wyładowczy 24V AC 5 kACzas zadziałania dla zasilania 24V AC 15 nsTemperatura pracy / wilgotność względna -50 °C ... 55 °C / < 95 %Wymiary / waga 120 x 91 x 37 mm / 0.11 kgW SKŁAD ZESTAWU WCHODZIOchronnik kamer (nr kat. 6399)gwarancjafaktura vat lub paragon fiskalny
