STEROWNIK SOT-5 7406

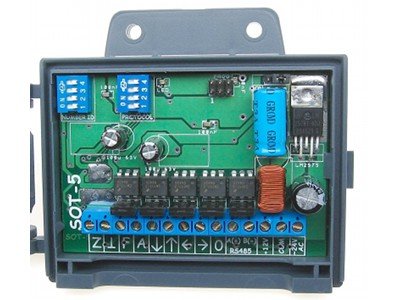

STEROWNIK OBROTNICSOT-5 ODBIORNIKOPIS PRZEDMIOTUSterownik obrotnic SOT-5 przeznaczony jest do współpracy z obrotnicami obrotowo-uchylnymi oraz obiektywami typu motozoom. Sterownik realizuje rozkazy z urządzeń posiadających nadajniki telemetryczne na RS-485 np. pulpity sterownicze, rejestratory DVR, karty przechwytywania, video serwery. Obudowa sterownika przystosowana jest do zamocowania na zewnątrz budynku do ściany lub opaską do rury.Poniżej przedstawiono sposób przyporządkowania zworek przełącznika dla numeru ID, oraz protokołu.Sterownik posiada diodę LED, która mruga w przypadku otrzymania jakiegokolwiek rozkazu z linii RS-485. Tak wiec dysponujemy wskaźnikiem poprawnej pracy samej linii. Natomiast ciekawostką jest to, że sterownik posiada funkcję testową, która umożliwia przetestowanie podłączonych urządzeń wykonawczych (obrotnicy i obiektywu). Po przełączeniu na funkcję testową, sterownik załącza na dwie sekundy po kolei wszystkie możliwe napięcia na poszczególnych swoich wyjściach. Tak wiec przy prawidłowym połączeniu obrotnica przesunie się na dwie sekundy w górę, w dół, w lewo w prawo itp. Funkcja testowa umożliwia nam sprawdzenie samego sterownika jak i połączeń pomiędzy obrotnicą i obiektywem.Sterownik umożliwia regulację następujących funkcji:a) Obrotnica:ruch w praworuch w leworuch w dółruch w góręruch prawo dółruch prawo góraruch lewo dółruch lewo góraautomatyczny ruch poziomyb) Kamera:Zoom ? regulacja ogniskowejFocus ? regulacja ostrości SPECYFIKACJA TECHNICZNANapięcie zasilania AC 24V/50HzPobór prądu w stanie spoczynkowym 50 mAWyjście zasilania kamery 12V/400 mAMaksymalne obciążenie wyjść kierunków 500 mAMaksymalne obciążenie wyjść (ZOOM, FOCUS) 100 mAMaksymalna długość linii transmisyjnej RS-485 1000 mZabezpieczenie przeciwzwarciowe wyjść TakWymiary (dł/szer/wys) 112x37x91 mmWaga 112 gOpis wyprowadzeń sterownika obrotnicZOOM ? sterowanie zoomem obiektywu (przy wyprowadzeniu 4-przewodowym dwa przewody należy zewrzeć).FOCUS ? regulacja ostrości obrazu.Auto, strzałki oraz symbol ?0? ? służą do sterowania obrotnicą: ?0? jest przewodem wspólnym, natomiast strzałki odpowiadają kierunkom obrotu.A(+), B(-) RS-485 ? transmisja sygnałów sterujących od nadajnika telemetrii do sterownika (skrętka).+12V ? wyjście zasilające do kamery.COM ? wspólna masa zasilania kamery i zasilania sterownika.24VAC ? zasilanie sterownika i obrotnicy.Podłączenie sterownika:Wejścia A(+), B(-) sterownika podłączyć z wyjściami urządzenia (np. rejestratora cyfrowego) służącymi do sterownia głowicami obrotowymi PTZ. Przy podłączaniu należy zwrócić uwagę na prawidłową polaryzację (złącza posiadają oznaczenia [A(+)], [B(-)]). Do początku i końca linii transmisyjnej należy podłączyć rezystory o wartości 120 ?. Wyjścia ZOOM, MASA i FOCUS połączyć z odpowiednimi wejściami sterującymi obiektywu kamery. Masa jest wspólna dla ZOOM i FOCUS. Wyjścia AUTO, DÓŁ, GÓRA, LEWO, PRAWO połączyć z odpowiednimi wejściami sterującymi obrotnicy. Napięciem ze złącza +12V, COM (masa kamery) można zasilić kamerę. Do końcówek COM, 24VAC należy podłączyć 24V napięcia zmiennego.W SKŁAD ZESTAWU WCHODZIsterownik obrotnic SOT-5 (nr kat. 7406)gwarancjafaktura VAT lub paragon fiskalny
