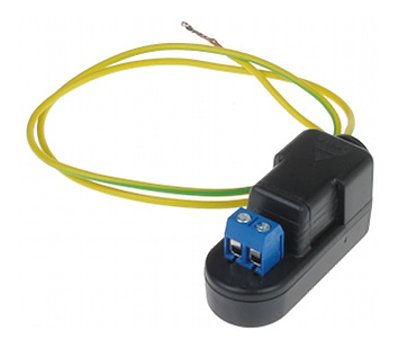

OGRANICZNIK PRZEPIĘĆ OPRS-1

OGRANICZNIK PRZEPIĘĆOPRS-1LINII SYMETRYCZNEJ RS-485 OPIS PRZEDMIOTUNasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia powstałe przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna. Diodowy ogranicznik przepięć OPRS-1 skutecznie zabezpiecza symetryczne linie przesyłowe umożliwiając odprowadzenie niewielkiego prądu udarowego do ziemi przez co zapewnia właściwą ochronę urządzeń elektronicznych. Urządzenie dedykowane jest do aplikacji w których dane przesyłane są w standardzie RS-485 OPRS-1 jest urządzeniem biernym nie wymagającym zasilaniaUWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami:Prac połączeniowych nie można wykonywać w czasie burzy. OPRS-1 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.SPECYFIKACJA TECHNICZNANapięcie ochrony (żyła/żyła) > 8.2VNapięcie ochrony doziemnej (żyła / uziom) > 19.4VCzas zadziałania 15nsMaksymalna wartość impulsu prądu (t=8.3ms) 30AUziemienie pośrednie, przez przewódTyp złącz we/wy 2 x zaciski kabloweTemp. pracy / wilgotność wzgl. -50oC ... 55oC / < 95%Wymiary (szer. x wys. x gł.) / waga 17gSCHEMAT POŁĄCZENIOWYPodłączenie OPRS-1 według poniższego schematu pozwala zabezpieczyć kamerę:Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii przed skutkami przepięć należy zastosować poniższy schemat:W SKŁAD ZESTAWU WCHODZIogranicznik przepięć OPRS-1 (nr kat. 2152)faktura VAT lub paragon fiskalny
