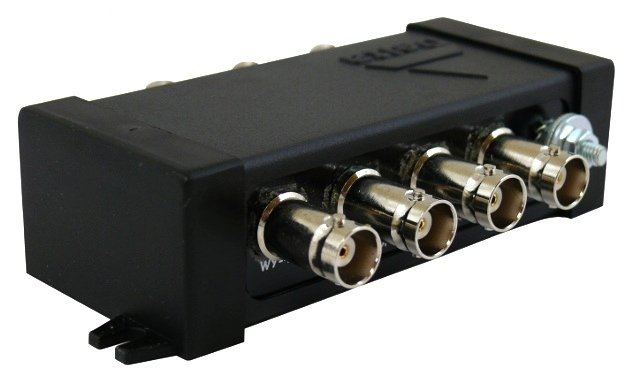

OGRANICZNIK PRZEPIĘĆ OPV-4

OGRANICZNIK PRZEPIĘĆ VIDEOOPV-4OPISStatystyki podają, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia powstałe przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna. Ogranicznik przepięć OPV-4 skutecznie zabezpiecza cztery linie przesyłowe video umożliwiając odprowadzenie prądu udarowego do ziemi przez co zapewnia właściwą ochronę urządzeń elektronicznych video. OPV-4 nie powoduje straty jakości sygnału video i jest urządzeniem biernym nie wymagającym zasilania.SPECYFIKACJANapięcie ochrony > 2.4V Maksymalny prąd wyładowczy (8/20uS) 5kA Poziom ochrony przy 1000V/uS 700V Tłumienie przelotowe 0,3dB Rezystancja zabezpieczenia dla 10V > 20 G? Czas reakcji 6.25 ns Pojemność 57 pF Pasmo przenoszenia 0-160 MHz Uziemienie masy pośrednie, przez iskrownik gazowy i śrubę uziemiającą Typ złącza wejścia gniazdo BNC Typ złącza wyjścia wtyk BNC Masa 160g Wymiary 117x30x80 mm Temperatura pracy od -20oC do +50oCUWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami!OPV-4 nie jest symetryczny i chronione urządzenie należy podłączyć do gniazd BNC wyjściowych (WY-1 do WY-4). Natomiast gniazda BNC LINIA łączymy z linią przesyłową , na której może wystąpić przepięcie. Prac połączeniowych nie można wykonywać w czasie burzy. OPV-4 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia. Podłączenie OPV-4 według poniższego schematu pozwala zabezpieczyć monitory lub inne urządzenia (np. rejestrator cyfrowy).Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii transmisyjnej przed skutkami przepięć należy zastosować poniższy schemat.W SKŁAD ZESTAWU WCHODZI:ogranicznik przepięć video OPV-4( nr kat. 5174)gwarancja faktura VAT lub paragon fiskalny
