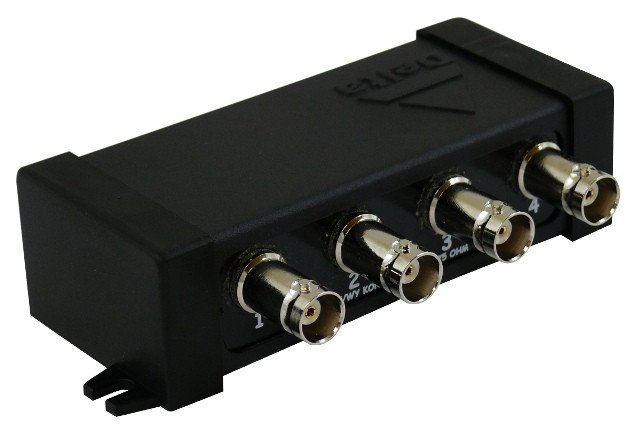

TRANSFORMATOR WIDEO TR-4P

TRANSFORMATOR VIDEO TR-4POPIS TR-4P przeznaczony jest do przesyłu sygnału za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75? do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.Dedykowany do kamer AHD, CVI, TVI, PAL. SPECYFIKACJAStandardHD-TVI, HD-CVI, AHD, PAL, SECAM, NTSCRodzaj urządzeniaPasywneLiczba kanałów4 szt. WideoZasięg wideomax. 400 m UTP kat. 5eNapięcie we/wy 75? (CVBS)1 VppTłumienie przelotowe- 0.5 dB @ 5 MHzZakres pasma wideo0 ... 50 MHz ( -3 dB )CMRR (dB @ 5MHz)50 dBImpedancja złącza koncentrycznego75 ?Impedancja złącza symetrycznego100 ?Separacja między wejściami> -50 dBTyp złącza koncentrycznego4 x BNC Gniazdo prosteTyp złącza symetrycznegoZaciski kablowe / RJ-45 (8-pin, 4 pary) GniazdoTemperatura pracy-50 °C ... 55 °CDopuszczalna względna wilgotność otoczenia< 95 %Waga0.105 kgWymiary120 x 30 x 62 mmGwarancjaDożywotnia gwarancjaPrzykładowe zastosowanie transformatora. Sposób podłączenia dwóch transformatorów w celu przesłania obrazu z czterech kamer.KOLEJNOŚĆ UŁOŻENIA PRZEWODÓW WEWNĄTRZ STYKU RJ-45(Wtyk RJ-45 zaprawiony według standardu: T568B)NRKolor Zastosowanie 1Biało-pomarańczowy sygnał (+) kamery nr 1 2Pomarańczowy masa (-) kamery nr 1 3Biało-zielony sygnał (+) kamery nr 2 4Niebieski masa (-) kamery nr 3 5Biało-niebieski sygnał (+) kamery nr 3 6Zielony masa (-) kamery nr 2 7Biało-brązowy sygnał (+) kamery nr 4 8Brązowy masa (-) kamery nr 4W SKŁAD ZESTAWU WCHODZITransformator video TR-4P (nr kat. 4950)GwarancjaFaktura VAT lub paragon fiskalny
