TRANSFORMATOR WIDEO TR-4D

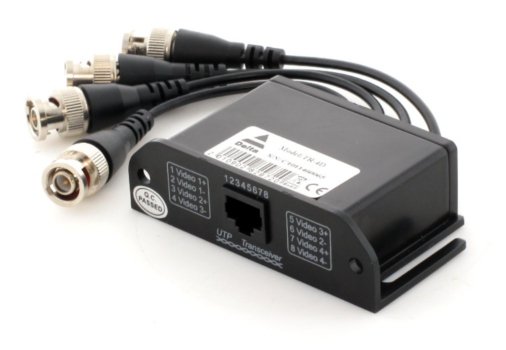

TRANSFORMATOR VIDEOTR-4DZASIĘG DO 400MOPIS PRZEDMIOTUTransformator TR-4D przeznaczony jest do przesyłu sygnału wizyjnego z czterech kamer za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75 ? do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400 m.TR-4D jest urządzeniem biernym, nie wymagającym zasilania. Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia.Złącza BNC są wyprowadzone na przewodzie, a skrętkę komputerową możemy podłączyć za pomocą wtyku RJ-45. SPECYFIKACJA TECHNICZNAZasięg400 mZakres napięcia we / wy 75 ? (CVBS)1 VppTłumienie przelotowe-0.5 dB (dla f = 5MHz)Zakres pasma video0 ... 6 MHzSeparacja między wejściami> -50 dBCMRR (dB @ 5MHz)60 dBImpedancja wejścia koncentrycznego75 ?Impedancja wyjścia symetrycznego100 ?Typ złącz we/wy koncentrycznego4x wtyki BNC (na przewodzie)Typ złącz we/wy symetrycznegoGniazdo RJ-45 (8 pin, 4pary)Temp. pracy / wilgotność wzgl.-50°C ... 55°C / < 95 %Wymiary / Waga88 x 51 x 26 mm / 105 gKOLEJNOŚĆ UŁOŻENIA PRZEWODÓW WEWNĄTRZ STYKU RJ-45(Wtyk RJ-45 zaprawiony według standardu: T568B)NrKolorZastosowanie1Biało/Pomarańczowysygnał (+) kamery nr 12Pomarańczowymasa (-) kamery nr 13Biało/Zielonysygnał (+) kamery nr 24Niebieskimasa (-) kamery nr 35Biało/Niebieskisygnał (+) kamery nr 36Zielonymasa (-) kamery nr 27Biało/Brązowysygnał (+) kamery nr 48Brązowymasa (-) kamery nr 4W SKŁAD ZESTAWU WCHODZItransformator video TR-4D (nr kat. 3115)gwarancjafaktura VAT lub paragon fiskalny
