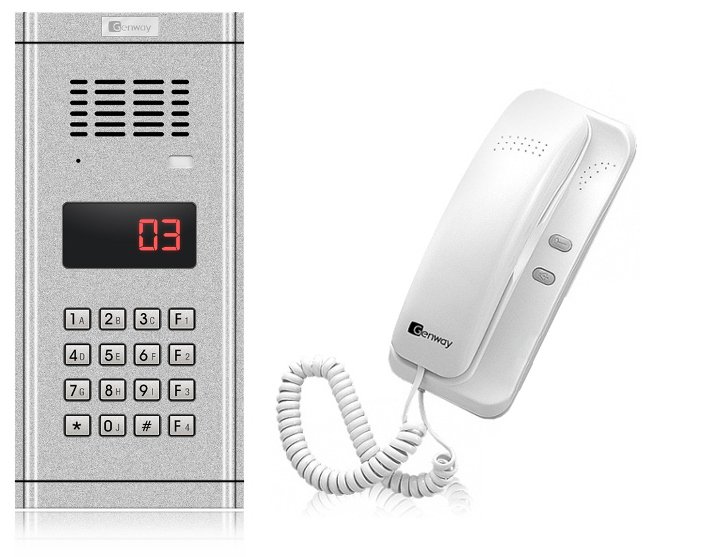

DOMOFON 20-RODZINNY GENWAY WL-03NL cyfr.

ZESTAW DOMOFONOWYDOMOFON CYFROWY WL-03NLZESTAW 20-RODZINNYNAJWAŻNIEJSZE CECHY Sterowanie elektrozaczepem za pomocą przekaźnika NO Otwieranie zamka za pomocą indywidualnego kodu Instalacja 4 - żyłowa, między panelem a modułami Instalacja 2 - żyłowa, między modułem a unifonami Montaż podtynkowy lub natynkowy przy zastosowaniu daszka ochronnego Globalna regulacja głośności mowy i dzwonka Aluminiowa obudowaOPIS PRZEDMIOTUCyfrowy system domofonowy WL-03NL przeznaczony jest do instalacji w budynkach wielorodzinnych do maksymalnie 400 użytkowników. Panel zewnętrzny wykonany jest z aluminium.Panel ma wbudowany wyświetlacz oraz klawiaturę alfanumeryczną. System ten możemy rozbudować o kolejne wejścia za pomocą przełącznika WL-03NQH-8. Każdy użytkownik posiada indywidualny kod otwarcia drzwi. System modułowy z funkcją izolowania błędów. Awaria pojedynczego urządzenia nie powoduje unieruchomienia całego systemu. Połączenie 4 przewodami pomiędzy modułami (magistrala). Połączenie 2 przewodami pomiędzy modułami a unifonami.Połączenie pomiędzy panelem zewnętrznym a modułem audio - magistrala 4 żyły. Połączenie pomiędzy modułem audio a unifonami - 2 żyły. do 50 metrów - przewód o przekroju 0,75 mm do 100 metrów - przewód o przekroju 1,0 mmUNIFON GENWAY WL-02NLFDUnifon pozwala na dwukierunkową komunikację z panelem zewnętrznym. Znajduje zastosowanie w systemach domofonowych serii WL-02NE, WL-03NL jak i również w systemie wideodomofonowym CM-02NE. Wykonany jest z wysokiej jakości plastiku w kolorze białym. Unifon jest kompatybilny z unifonami starszego typu WL-02NEFDDane techniczne: dzwonek elektroniczny "ding-dong" przycisk do otwierania zamka zasilanie 12V/DC pobór prądu w czasie czuwania: 0 W pobór prądu w czasie pracy: 0,36 W zakres temperatur: 0 do +55 stopni Celsjusza maksymalna wilgotność: do 90% wymiary: 201 x 80 x 68 mm (wysokość x szerokość x głębokość)MODUŁ WL-03NLCHModuł niezbędny do działania systemu WL-03NL. Umożliwia podłączenie unifonów oraz zaprogramowanie numerów lokali. Do modułu można podłączyć maksymalnie 4 unifony WL-02NLFD.Dane techniczne: moduł do podłączenia 4 unifonów zasilanie: 12V pobór prądu: 0,3W wymiary: 86 x 86 x 45mm (wysokość x szerokość x grubość)ZASILACZ PS-2S zasilanie: AC 85V-265V, 11,5W, 50/60Hz napięcie wyjściowe: DC 12 V maksymalne obciążenie: 10W sprawność: 87% temp. pracy: od -20 do 85 st.C. (do użytku wewnętrznego) montaż na szynę DIN-3 (35 mm) wymiary: 90x18x65 mmPRZYKŁADOWY SCHEMAT POŁĄCZENIA DOMOFONU WL-03NLSPECYFIKACJA TECHNICZNADANE TECHNICZNE - UNIFON Zasilanie 12 V / DCNatężenie (czuwanie / praca) 60 / 120 mAWymiary (szerokość / wysokość / głębokość) 80 / 200 / 60 mmZakres temperatur - 10 do + 55°CDANE TECHNICZNE - PANEL Obudowa AluminiumZasilanie 12 V / DCNatężenie (czuwanie / praca) 12 / 180 mAWymiary (szerokość / wysokość / głębokość) 135 x 304 x 42mmZakres temperatur - 10 do + 55°CW SKŁAD ZESTAWU WCHODZIpanel aluminiowy WL-03NL (nr kat. 8761) 20 x Unifon GENWAY WL-02NLFD (nr kat. 343) 5 x moduł WL-03NLCH (nr kat. 8762) zasilacz PS-2S (nr kat. 7016) instrukcja gwarancja faktura VAT lub paragon fiskalnyW składzie zestawu:
