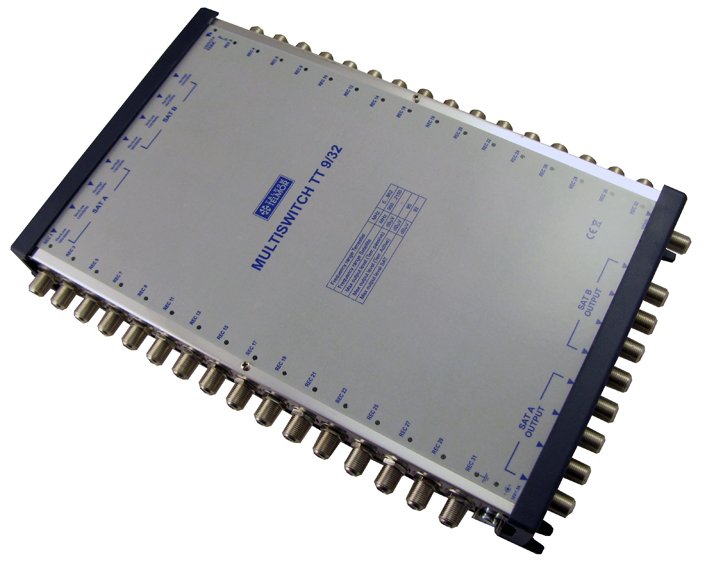

Multiswitch 9x9x32 Telmor 9/32 TT kaskadowy

Multiswitch 9x9x32 Telmor 9/32 TT kaskadowyNajważniejsze cechy3-lata gwarancji (producenta)możliwość budowania bardzo dużych instalacji RTV-SAT - multiswitch kaskadowy32 wyjść abonenckich RTV+SATdystrybucja sygnału DVB-T i SAT pochodzących z dwóch satelitówwbudowana prekorekcja charakterystykiwbudowany przełącznik active/passive toru TVzgodny z A class, CE, RoHSobsługa DiSEqC 2.0zewnętrzne zasilanieOpis produktuMultiswitch typu TT 9/32 to urządzenie pozwalające budować duże i bardzo duże instalacje zbiorowe. Nowe rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej dotyczące warunków technicznych, jakim powinny odpowiadać budynki nakłada obowiązek budowania instalacji multiswitchowych w każdym nowym budynku wielorodzinnym. Multiswitch jako urządzenie kaskadowe, posiada wyjścia przelotowe, do których można podłączyć kolejny multiswitch, zatem korzystając z rodziny multiswitchy TT-9xx, można niemal dowolnie skalować wielkość instalacji.Niewątpliwą zaletą multiswitchy TT-9xx jest wbudowana prekorekcja charakterystyki (nachylenie charakterystyki). Ta cecha urządzenia w połączeniu ze zjawiskiem wzrostu tłumienia kabla wraz ze wzrostem częstotliwości, pozwala uzyskać wyrównanie poziomów sygnałów na gniazdku abonenckim.Urządzenie pozwala skalować sieć poprzez dołożenie kolejnych multiswitchy jako kaskada. Ostatni multiswitch w kaskadzie należy zakończyć terminatorami 75Ohm DC BLOCK, które należy dokupić.W celu zapewnienia odpowiednich poziomów sygnału na gnieździe abonenckim, należy wykonać obliczenia bilansu energetycznego.SpecyfikacjaTYPTT 9/32 TTZakres częstotliwości pracy tor RTV (TERR.)5-860 MHzZakres częstotliwości pracy tor SAT950 - 2150 MHzLiczba wejść RTV (TERR.)1Liczba wejść SAT8Liczba wyjść abonenckich RTV+SAT32Tłumienie toru RTV ? tryb pasywny25?21 dBTłumienie toru RTV ? tryb aktywny5?1 dBTłumienie toru RTV przelot4?5 dBTłumienie toru SAT odgałęzienie1?3 dBTłumienie toru SAT przelot2?3 dBTłumienie odbić (dopasowanie) toru ? tor RTV>10 dBTłumienie odbić (dopasowanie) toru ? tor SAT>8 dBSeparacja RTV ? SAT>24 dBSeparacja SAT ? RTV>60 dBSeparacja pomiędzy polaryzacjami H/V>30 dBMaksymalny poziom wyjściowy RTV ? tryb aktywny95 dBuVMaksymalny poziom wyjściowy SAT92 dBuVZasilanie ? zewnętrzny zasilacz+13V 1.5A (nie wchodzi w skład opakowania)Pobór prądu z odbiornika SAT40 mAKomendy przełączająceDiSEqC 2.0 (+13V/+18V, 0/22kHz, Tonowo)Wymiary SxWxG230 x 190 x 40 mm
