ZESTAW BEZPRZEWODOWY AV-500AHD-MINI

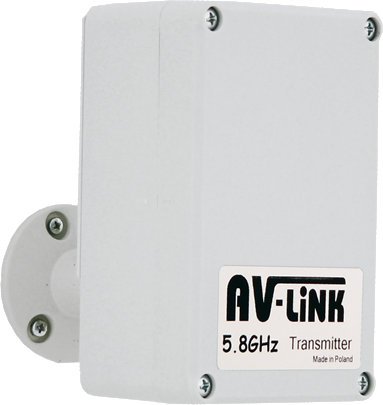

Zestaw bezprzewodowyAV-500AHD-MININajważniejsze cechyCzęstotliwość 5.8 GHzTransmisja AHD-M lub PAL 960H8 kanałów radiowych1 kanał VideoZasięg do 500 metrówAntena kierunkowa aktywnaWbudowany konwerter UTPWejście testowe VideoPrzeznaczenieDla kamer w technologi AHD.Opis przedmiotuAV-LiNK AV-500AHD-MINI jest bezprzewodowym zestawem transmisji, przeznaczonym do przesyłania obrazu wysokiej rozdzielczości w standardzie AHD. Dzięki zaawansowanemu trybowi modulacji, pracuje w czasie rzeczywistym i bez opóźnień przesyła Video z rozdzielczością do 1.3Mpix AHD-M lub analogowy Audio / Video PAL z rozdzielczością 960H.Wbudowana aktywna antena, zwiększa zasięg radiowy do 500 metrów i zwiększa selektywność sygnału i podnosi jakość przesyłanego obrazu.Automatyczne wykrywa rodzaju sygnału na wejściu nadajnika i automatycznie przełącza wyjście odbiornika na taki sam standard. Ponieważ kamery AHD zazwyczaj mają możliwość przełączania pomiędzy standardem PAL i AHD, ułatwia to uruchamianie, strojenie oraz serwisowanie zestawu za pomocą standardowych monitorów serwisowych.Został zaprojektowany do systemów telewizji przemysłowej wysokiej rozdzielczości w celu transmisji obrazu z kamer AHD-M do rejestratorów cyfrowych. Dzięki zastosowaniu przesyłania bezprzewodowego, ułatwia rozbudowę istniejących instalacji w sytuacjach, gdy nie ma warunków technicznych do ułożenia przewodów, co obniża koszt inwestycji. Zestaw wyposażony jest uchwyt ścienny z regulacją i wbudowane anteny kierunkowe, zapewniają zasięg radiowy do 500m. Dzięki hermetycznej obudowie i uszczelnieniu przewodów, może być instalowany wewnątrz oraz na zewnątrz budynków.Zestaw wyposażony jest w uniwersalne wejście Video dla przewodu koncentrycznego lub dla skrętki UTP z wbudowanym transformatorem impedancji. Pozwala to na wykorzystanie dowolnego sposobu okablowania po stronie nadajnika i odbiornika. W przypadku skrętki UTP, konieczne jest zastosowanie kompatybilnego transformatora (TR-1F-HD) lub innego kompatybilnego urządzenia, na przykład serii LHD lub HDT 1F. Można zastosować identyczne okablowanie po stronie nadajnika i odbiornika lub dowolnie mieszane.Nadajnik i odbiornik wyposażone są w dodatkowe gniazda testowe BNC, do których można podłączyć dodatkowe kamery lub monitory, ułatwiające diagnozowanie ewentualnych usterek lub pomagające w konfiguracji.SpecyfikacjaKanały VideoPrzewód koncentryczny: 1 x 75 OhmSkrętka UTP: 1 x 100 OhmKanał Audio1 x 2Vp-p (tylko PAL 960H)Kanał radioweKanał 1 : 5855MHzKanał 2 : 5820MHzKanał 3 : 5780MHzKanał 4 : 5745MHzKanał 5 : 5715MHzKanał 6 : 5680MHzKanał 7 : 5645MHzKanał 8 : 5610MHzAntenaKierunkowa, aktywnaCzułość odbiornika-80dBMoc nadajnika20dBmOdstęp Sygnał / Szum40dBSterowanie częstotliwościąSynteza PLLTemperatura pracy-20°C ~ 40°CSzczelność obudowyIP65Modulacja A/VFMPasmo przenoszenia dla Audio50Hz~15kHz (tylko PAL 960H)Zasilanie9~24V AC/VDCPobór prąduNadajnik: 240mA @ 12VDCOdbiornik: 130mA @ 12VDCUchwytŚcienny, regulowanyZabezpieczenia przepięciowe600W - Zasilanie, Video i Audio
